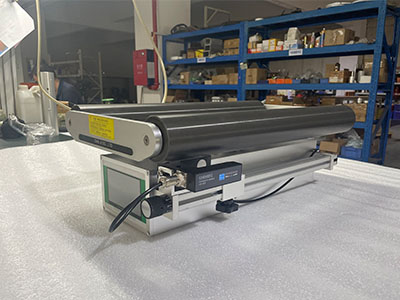

收卷放卷用的糾偏機是一種用于糾正卷材在收卷或放卷過程中出現的偏移問題的設備，以下是相關介紹：
工作原理


檢測偏移：通過各類傳感器，如光電傳感器、超聲波傳感器、CCD 傳感器等，監測卷材的邊緣或中心線位置，判斷卷材是否發生偏移.
信號處理與控制：傳感器將檢測到的位置信號傳輸給控制器，控制器對信號進行分析處理，根據預設的糾偏指令，計算出糾偏量，并向驅動器發出控制信號.
驅動糾偏：驅動器根據控制器的信號，驅動糾偏機構動作，使收卷或放卷的卷材回到正確的位置。常見的驅動方式有伺服電機驅動、步進電機驅動、液壓驅動等.
主要構成部分


傳感器：是糾偏機的檢測元件，用于感知卷材的位置變化。不同類型的傳感器有各自的特點和適用范圍，例如光電傳感器精度高、響應快，適用于多種卷材；超聲波傳感器不受卷材顏色和透明度的影響，可檢測透明或反光的卷材189.
控制器：作為糾偏機的核心控制部件，負責接收傳感器的信號，進行數據處理和分析，依據設定的參數和算法計算出糾偏控制量，并生成相應的控制指令，控制驅動器的動作，以實現精確的糾偏控制。
驅動器：根據控制器發出的控制指令，為糾偏機構提供動力，驅動糾偏框架或卷軸座等部件進行相應的位移調整，從而糾正卷材的偏移。常見的驅動器包括伺服驅動器、步進驅動器、液壓驅動器等，不同的驅動器在精度、速度、扭矩等方面有所差異.
糾偏機構：執行糾偏動作的部件，常見的有滾珠絲杠、直線導軌、氣缸等組成的機械傳動機構，通過驅動器的驅動，帶動收卷或放卷的卷軸進行橫向或縱向的移動，調整卷材的位置.
類型


光電糾偏機：利用光電傳感器檢測卷材邊緣的光線變化來確定卷材的位置，具有精度高、響應速度快等優點，廣泛應用于各種卷材的收卷放卷糾偏，如紙張、塑料薄膜、無紡布等。
超聲波糾偏機：通過發射和接收超聲波信號來檢測卷材的邊緣或中心線位置，對透明、半透明或表面不平整的卷材有較好的檢測效果，且不受卷材顏色和光澤度的影響，常用于塑料薄膜、玻璃纖維布等卷材的糾偏.
CCD 糾偏機：采用 CCD 攝像頭對卷材進行圖像采集和分析，能夠精確地檢測卷材的邊緣、圖案或標記線等，實現高精度的糾偏控制，適用于對糾偏精度要求極高的場合，如電子薄膜、光學薄膜等的生產過程.
液壓糾偏機：以液壓系統作為動力源，通過液壓缸等執行元件驅動糾偏機構動作，具有輸出力大、響應速度快、穩定性好等特點，可用于大型、重型卷材的收卷放卷糾偏，如鋼鐵卷材、大型紙張卷等.
性能指標


糾偏精度：指糾偏機能夠糾正卷材偏移的精確程度，一般以毫米為單位。高精度的糾偏機糾偏精度可達到 ±0.1mm 以下，如 EPC-A10 糾偏器糾偏精度高、反應速度快，采用無超調積分可變 PI 調節算法，精度誤差更小23.
?響應速度：即從檢測到卷材偏移到糾偏機構開始動作并將卷材糾正到規定位置所需的時間，響應速度越快，糾偏效果越好，越能及時避免卷材偏移過大而影響生產質量和效率，如一些糾偏機的響應速度可達 0.5 毫秒38.
卷材寬度和直徑范圍：不同型號的糾偏機適用于不同寬度和直徑范圍的卷材，在選擇糾偏機時，需根據實際生產中使用的卷材尺寸來確定合適的型號。
運行速度：表示糾偏機在正常工作狀態下能夠適應的卷材收卷放卷速度，一般以米 / 分鐘為單位。運行速度的高低直接影響生產效率，因此需根據生產工藝和設備的要求選擇具有相應運行速度的糾偏機 。

應用領域

包裝行業：在食品、藥品、日用品等產品的包裝過程中，用于塑料薄膜、紙張、鋁箔等包裝材料的收卷放卷糾偏，確保包裝的整齊美觀和密封性能2810.
印刷行業：在紙張、塑料薄膜等印刷材料的印刷過程中，保證印刷卷材的平穩運行和精確套準，提高印刷質量和生產效率.
造紙行業：對造紙機生產出的紙張進行收卷時，糾偏機可有效糾正紙張的偏移，保證紙張卷的整齊度，便于后續的加工和運輸.
紡織行業：在紡織面料的印染、涂層、復合等加工過程中，用于布料的收卷放卷糾偏，防止布料跑偏、起皺，提高產品質量.
線纜行業：在線纜的生產過程中，對絕緣材料、護套材料等卷材的收卷放卷進行糾偏，保證線纜的外徑均勻性和外觀質量。
